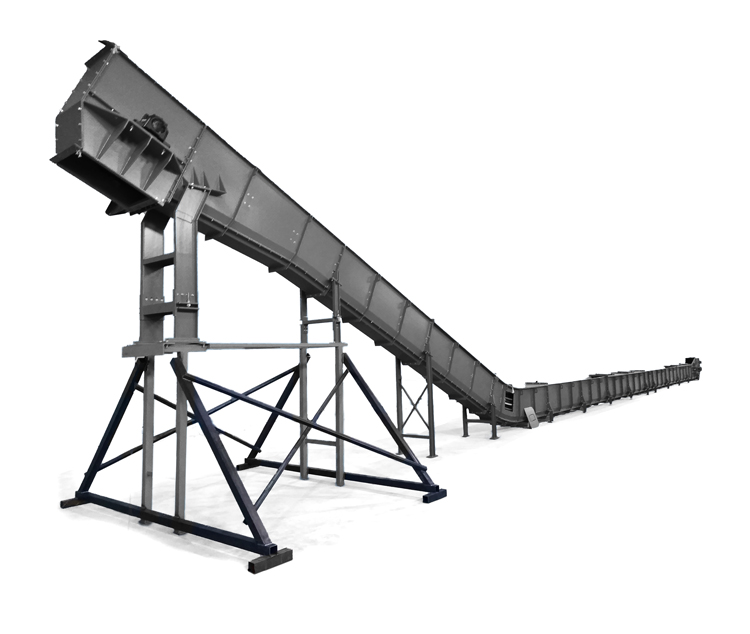

Nastro a piastre
La serie Steel Plate Conveyor (SPC) è stata sviluppata per fornire una soluzione flessibile e all’avanguardia per la movimentazione di materiali sfusi per trattare in particolare materiali fini e temperature di processo estreme.
Questo convogliatore dal design robusto e chiuso riflette i requisiti del settore per una soluzione che opera con elevata disponibilità e bassa manutenzione, mantenendo parallelamente le emissioni di polvere a un livello accettabile dal punto di vista ambientale. Progettato per essere un trasportatore autopulente, l’SPC è molto compatto ed è la soluzione migliore per trasportare materiale sfuso con temperature fino a 700 °C e pendenze fino a 40°. La gamma di larghezze di trasporto tipiche va da 400 a 1.200 mm per una portata fino a 250 m3/h. Sono possibili soluzioni su misura per applicazioni speciali.
Il design tipico prevede un trasportatore completamente chiuso con una speciale sezione inferiore per recuperare la piccola quantità di materiale che passa attraverso le piastre di acciaio. È disponibile anche una versione open top quando le emissioni di polvere non sono considerate un problema per l’ambiente.
Trasportatore a catena raschiante – Redler
Il trasportatore a catena di trascinamento viene utilizzato per rimuovere e trasportare continuamente un’ampia gamma di materiali sfusi su brevi distanze. I sistemi chiusi a catena singola o multipla sono azionati da un motore tramite un riduttore ad ingranaggi e garantiscono una bassa usura e un ridotto consumo energetico.
Questo nastro trasportatore riflette le esigenze dei clienti per una macchina che funzioni in modo affidabile, con bassi requisiti di manutenzione e rispettosa dell’ambiente.
È progettato per essere a prova di polvere e con catena singola o doppia per adattarsi alle diverse applicazioni. Una larghezza di trasporto tipica parte da 250 mm per la catena singola fino a 1.000 mm per la catena doppia. Sono possibili soluzioni su misura per applicazioni speciali. Nella versione a doppia catena, il trasportatore a catena portacavi può essere utilizzato anche come estrattore sotto la tramoggia. Il design tipico include un trasportatore completamente chiuso con speciali guide resistenti all’usura, premistoppa per la tenuta dell’albero e bassa velocità della catena (tipicamente 0,05 m/s).

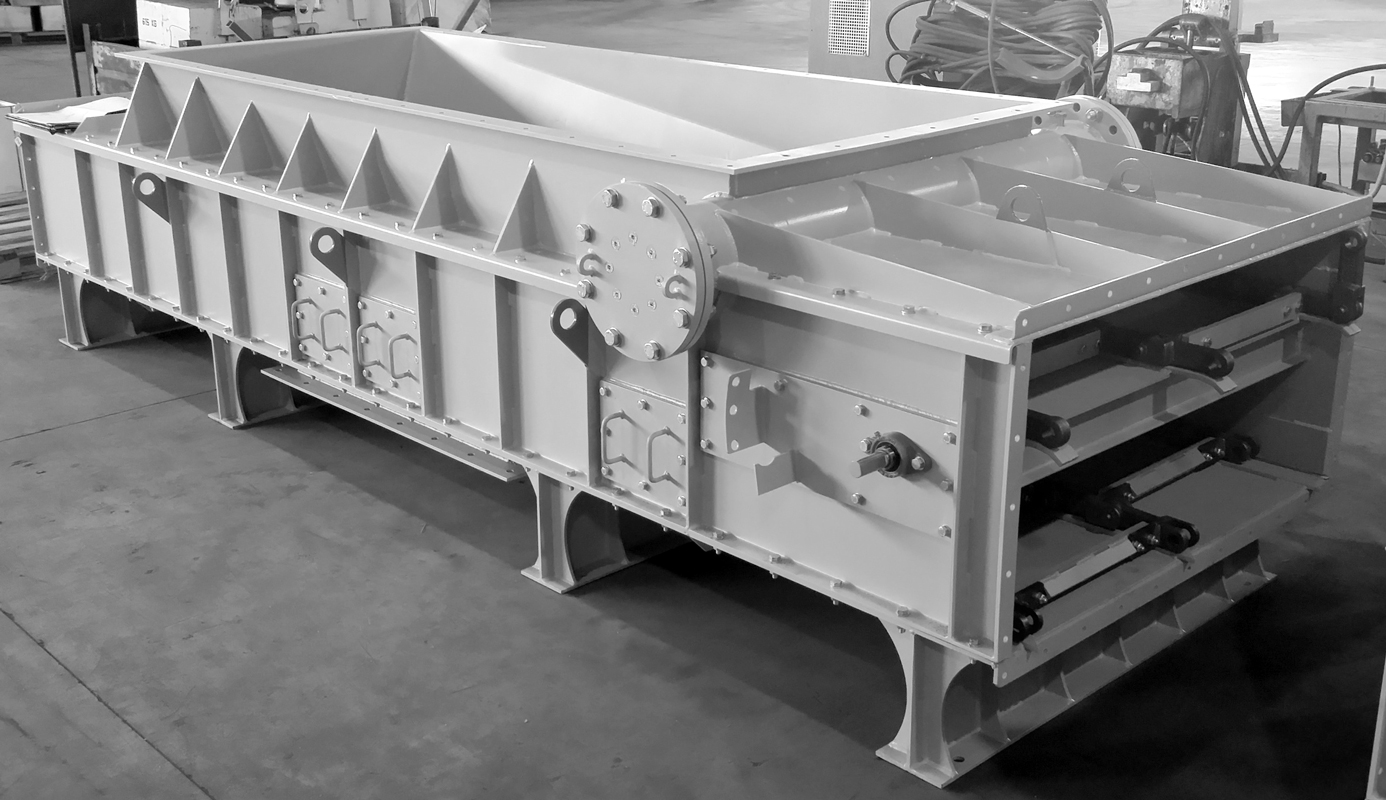

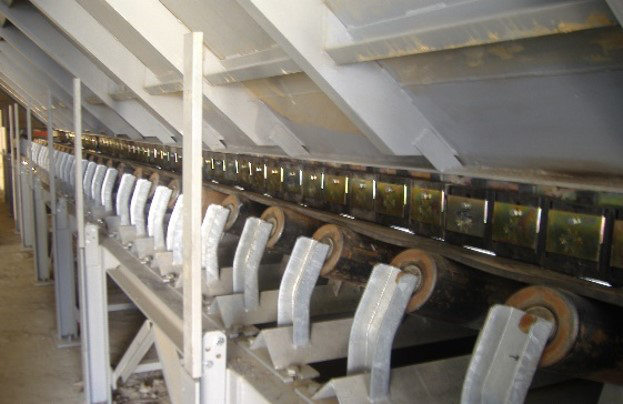

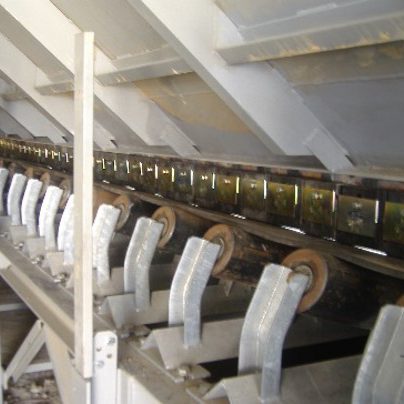

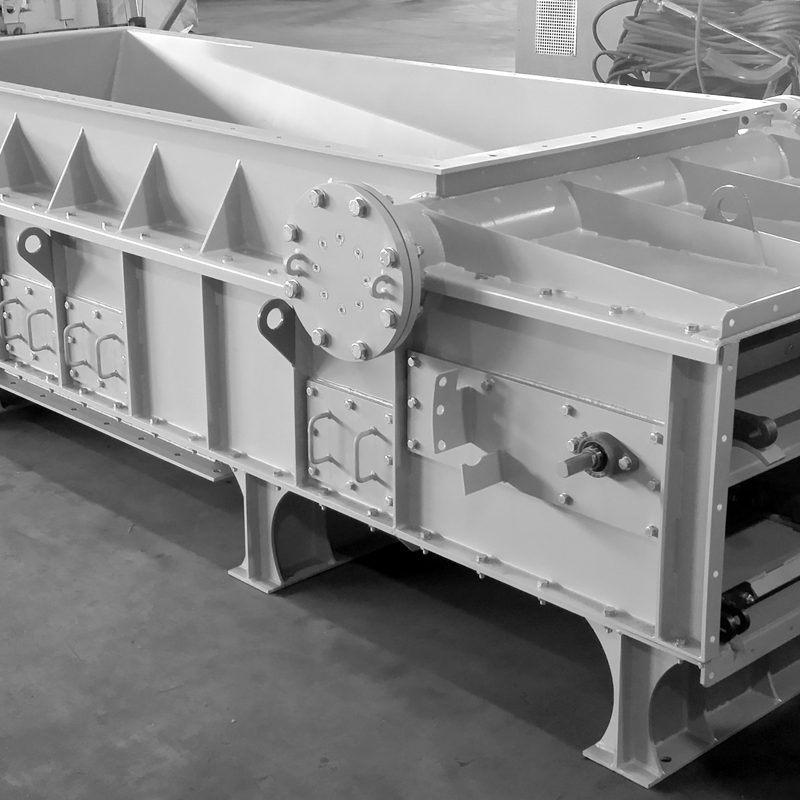

Estrattore
Per estrarre materiale sfuso da aree di stoccaggio come silos e tramogge viene utilizzato un trasportatore estrattore. A seconda dell’applicazione, il trasportatore dell’estrattore può essere del tipo a nastro in gomma, del tipo a nastro in acciaio o del tipo a catena portacavi. In alternativa può essere utilizzato anche un trasportatore multicoclea. Abbiamo esperienza con tutti i tipi di estrattori che funzionano principalmente come regolatori di flusso per il materiale da convogliare nel processo a valle. La messa a punto degli estrattori consente un flusso di materiale preciso e costante.
Il VFD sull’unità di azionamento controlla il flusso del materiale. La tramoggia di alimentazione fa generalmente parte della fornitura a causa del suo ruolo critico nel funzionamento del sistema e la progettazione deve essere eseguita seguendo la buona pratica al fine di estrarre il materiale senza problemi e con un flusso libero.

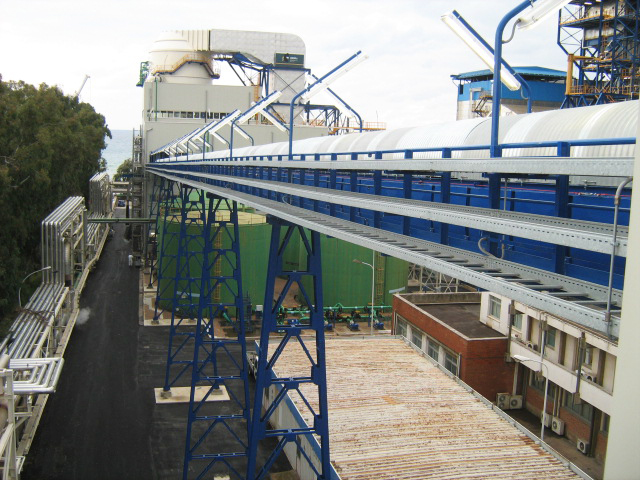

Nastro trasportatore
I nastri trasportatori sono progettati in conformità ai più recenti Codici & Standard Internazionali e possono essere personalizzati per soddisfare requisiti specifici. Lo scopo della fornitura può comprendere strutture in acciaio, torri di trasferimento e sistema di controllo al fine di fornire un impianto completamente automatizzato. Carrozze a scatto, trasportatori a navetta, trasportatori estrattori fanno parte del nostro portafoglio di prodotti.
A seconda dell’applicazione, le stazioni di trasporto possono essere a due o tre rulli, piane o concave. I rulli di impatto, rivestiti in gomma, sono utilizzati nei punti di carico e trasferimento.
La progettazione di ogni trasportatore tiene conto delle caratteristiche del materiale, delle condizioni operative e del sito al fine di trovare la soluzione migliore per soddisfare le esigenze del cliente. Gli aspetti ambientali e di sicurezza sono particolarmente studiati per ogni applicazione come emissione di polveri, rumore e vibrazioni, sicurezza del personale e controllo dell’inquinamento.
Elevatore a tazze
Forniamo elevatori a tazze ad alta e bassa velocità per diversi tipi di materiali e applicazioni. La selezione dipende dalle caratteristiche fisiche e chimiche del materiale, dalle dimensioni e dalla velocità del materiale, dalla temperatura e così via. Le benne possono essere installate su catena o su nastro in gomma a seconda dell’applicazione specifica.
La progettazione è principalmente focalizzata sulla disponibilità operativa dell’elevatore a tazze e sui problemi di usura tipici di questo tipo di trasportatori.
Il tipo a catena è il più utilizzato in caso di materiale caldo e abrasivo come ceneri provenienti da impianti di termovalorizzazione e biomasse. Lo speciale collegamento a catena con la benna e il materiale resistente all’usura garantiscono una lunga durata dell’elevatore a tazze.
Colcea
La nostra gamma di produzione comprende trasportatori a coclea e coclee. Il design non prevede alcun supporto intermedio per evitare problemi di usura e intasamento. Il design a lunga durata garantisce costi di manutenzione molto bassi.
Tutti i supporti dei cuscinetti sono installati esternamente e l’albero comprende il premistoppa che, a seconda dell’applicazione, può essere completato con sistema di ingrassaggio o flussaggio gas.
Alcune applicazioni richiedono un design speciale per alta temperatura, materiale appiccicoso, applicazione molto abrasiva con albero a sbalzo in caso di iniezione. La costruzione del materiale viene selezionata in base all’applicazione e ai parametri di processo.
Questo nastro trasportatore riflette le esigenze dei clienti per un’apparecchiatura che funzioni in modo affidabile, con bassi requisiti di manutenzione e rispettosa dell’ambiente. È progettato per essere antipolvere ea passo vite fisso o progressivo per adattarsi alle diverse applicazioni. Sono possibili soluzioni su misura per applicazioni speciali.

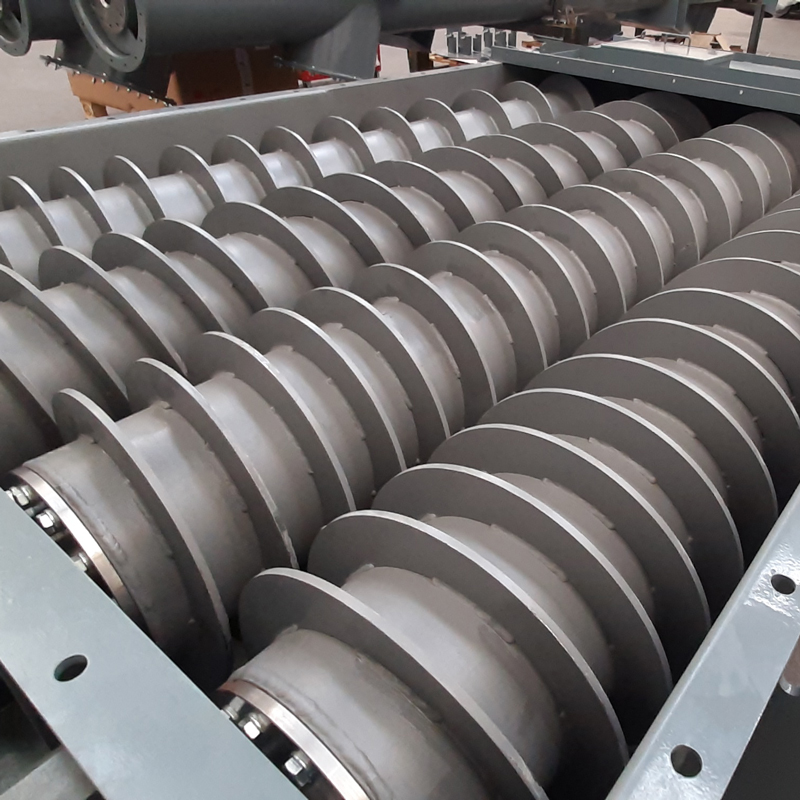

Fondo Cocleato
Per applicazioni di estrazione da silos e tramogge di materiali difficili, forniamo un trasportatore multivite con più alberi e con un design specifico in base alle caratteristiche del materiale. Questa apparecchiatura è molto comune nel sistema di alimentazione del carburante e nelle molte applicazioni che soffrono di problemi di intasamento.
Coclee Raffreddate
I trasportatori a coclea raffreddati ad acqua vengono utilizzati nell’applicazione industriale quando è necessario raffreddare il materiale ad alta temperatura, fino a 1000 °C. Il sistema di raffreddamento ad acqua comprende una camicia esterna e, in alcuni casi, anche un albero raffreddato e alette per soddisfare le prestazioni richieste. Di tipo Trough o Pipe, questi tipi di trasportatori sono generalmente utilizzati in caso di piccola capacità – poche t/h – e di lunghezza non superiore a 12 m.
Tutti i supporti dei cuscinetti sono installati esternamente e l’albero comprende premistoppa ed eventuale giunto di rotazione per collegare il trasportatore alla rete idrica.
Il materiale di costruzione viene selezionato principalmente in base alla temperatura di progetto e può essere l’acciaio al carbonio fino all’acciaio inossidabile di alta qualità.
Questo nastro trasportatore riflette le esigenze dei clienti per un’apparecchiatura che funzioni in modo affidabile, con bassi requisiti di manutenzione e rispettosa dell’ambiente.
Sono possibili soluzioni su misura per applicazioni speciali.

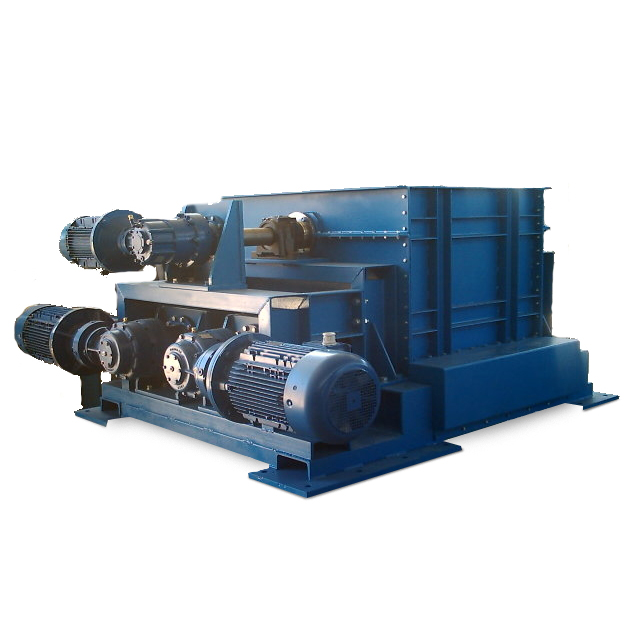

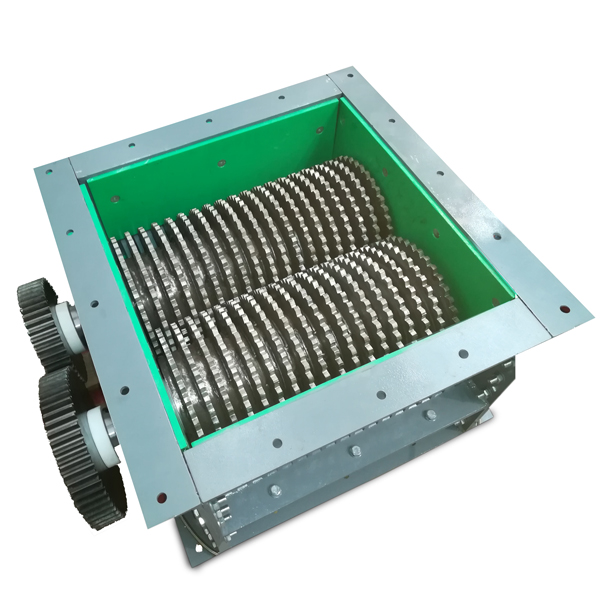

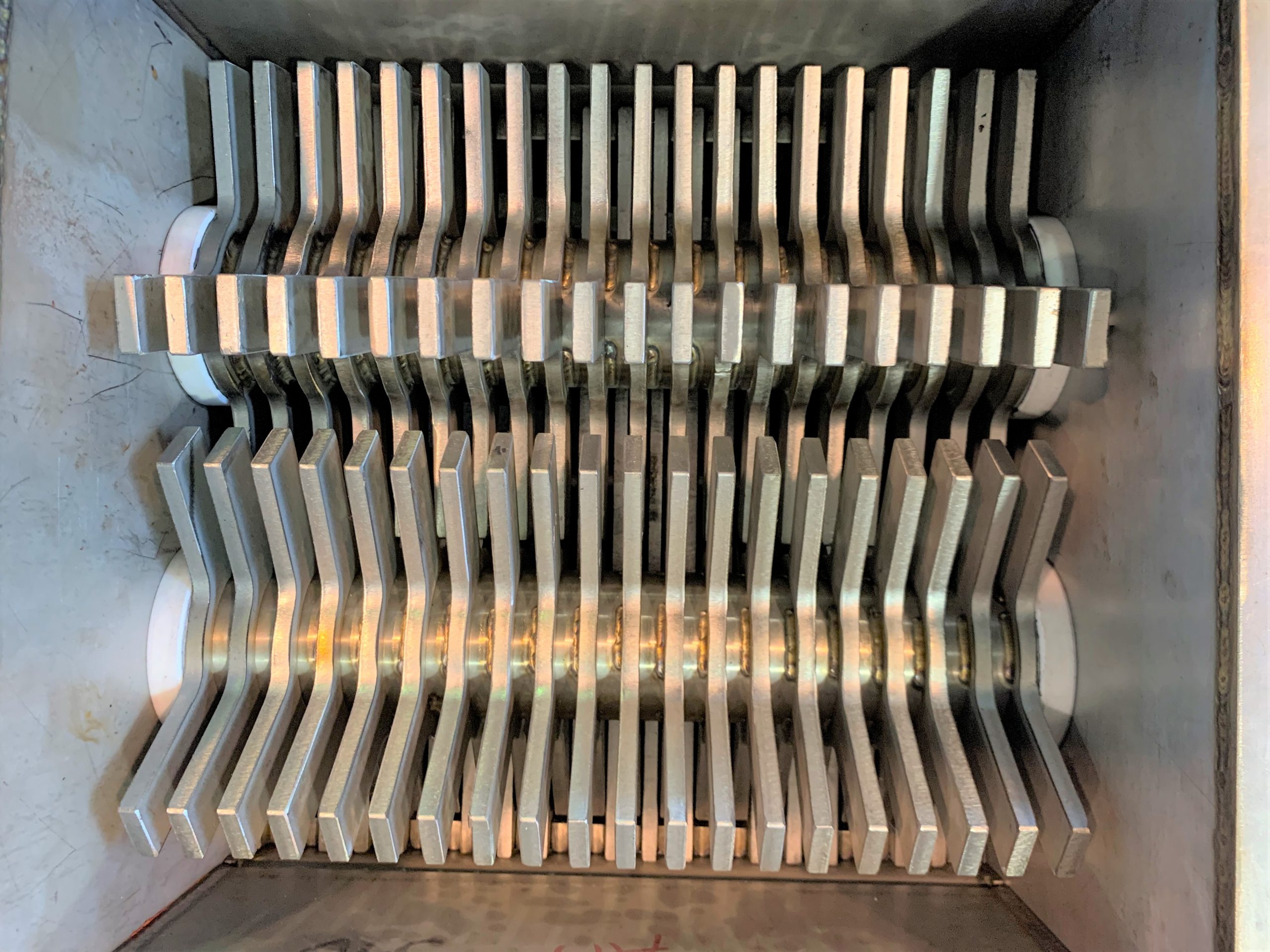

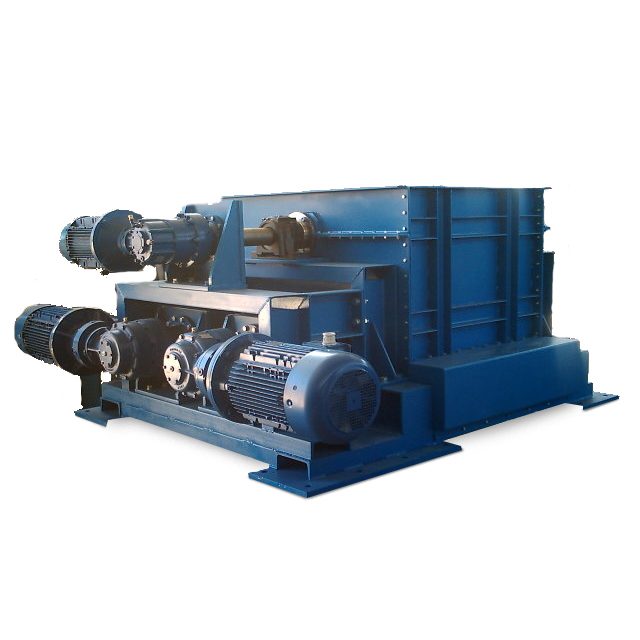

Rompizolle
Il nostro Rompizolle riduce i materiali compattati, grumosi e agglomerati da silos, tramogge, filtri alle dimensioni originali delle particelle e alla scorrevolezza, rendendoli idonei per la lavorazione a valle e/o il trasporto in particolare per i sistemi pneumatici. Il tipo a doppio rotore garantisce un’elevata capacità di flusso forzando i grumi contro i denti induriti senza sovraccaricare il materiale, fino a quando il materiale non torna alla sua dimensione particellare originale, senza generare eccessiva polvere. Il demolitore comprende doppio rotore con riduttore ad accoppiamento diretto e cuscinetto esterno per facilitare le attività di manutenzione. Nel caso in cui il processo a valle richieda un controllo della dimensione massima del materiale, il Rompigrumi è dotato di una griglia che crea un ricircolo del materiale fino a quando la dimensione non scende alla granulometria richiesta. Alcune applicazioni richiedono un design speciale per alte temperature, materiale appiccicoso o applicazioni molto abrasive. La costruzione del materiale viene selezionata in base alla nostra esperienza e ai parametri di processo.

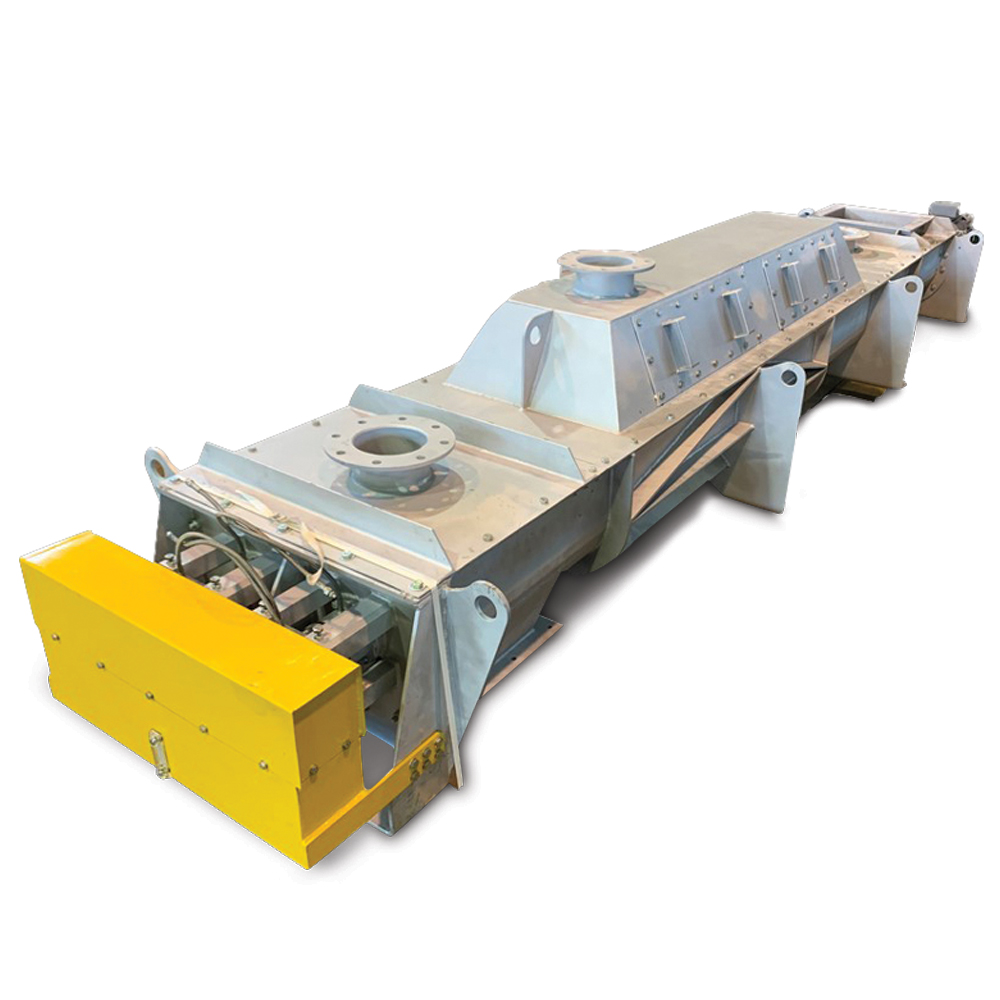

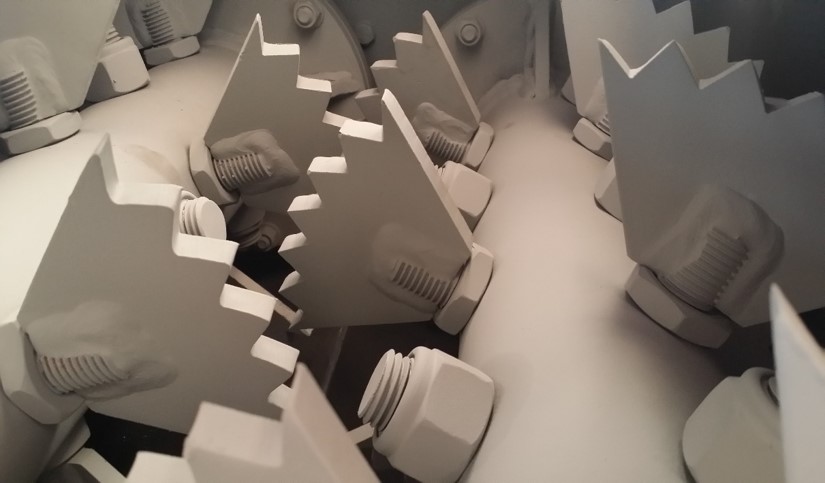

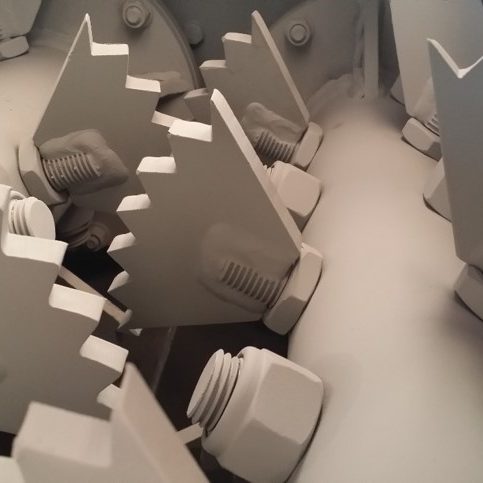

Miscelatore Bialbero
Da una coclea o da una valvola rotativa. È un tipo completamente chiuso e a pale progettato per condizionare materiali polverosi in molti settori.
Il design a doppio albero è impostato per fornire l’azione di miscelazione più efficiente con l’aggiunta di acqua da un sistema di ugelli spruzzatori fino al 30% in peso in base all’applicazione.
Il miscelatore ha un design resistente e il materiale di costruzione può essere acciaio dolce o acciaio inossidabile. Alcuni rivestimenti speciali sono necessari in caso di materiali appiccicosi e/o abrasivi.
La capacità dell’acqua può essere controllata con un sistema di controllo dedicato per mantenere lo stesso rapporto acqua: materiale.

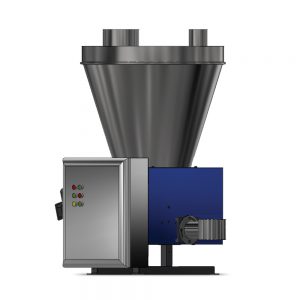

Dosatore Gravimetrico
L’alimentatore a perdita di peso è un dispositivo di dosaggio gravimetrico che riceve – praticamente tutti i materiali fluidi – da un dispositivo di scarico a monte (tipicamente un trasportatore a coclea) e dosa accuratamente il materiale in un processo a una velocità di alimentazione impostata, attraverso una piccola coclea.
Il sistema comprende una tramoggia pesata di stoccaggio con un volume progettato in base ai requisiti di processo. La tramoggia include un sistema a celle di carico e un agitatore a aratro dedicato e indipendente installato sopra la coclea dosatrice.
Il sistema include un pannello di controllo a bordo, che assicura che la quantità precisa di materiale venga consegnata in modo continuo oa batch.
La costruzione può essere in acciaio dolce o in acciaio inox.
Trasporto pneumatico in fase densa
Le nostre soluzioni in fase densa utilizzano la tecnologia moderna e l’aria ad alta pressione per convogliare i tappi di materiale attraverso tubi più piccoli. La movimentazione dei materiali può essere effettuata utilizzando uno dei ns recipiente a pressione appositamente studiato per convogliare il materiale fino ad un silo di stoccaggio.
I nostri vasi in fase densa sono tutti dotati di una speciale valvola gonfiabile – DOME VALVE – che garantisce una lunga durata dell’intero sistema e molti altri vantaggi.
Progettiamo e forniamo la soluzione di movimentazione pneumatica completa, compresi tutti i componenti ausiliari necessari come tubi, curve, valvole di deviazione e valvole di scarico di deviazione.
Accessori speciali sono dedicati a diverse applicazioni per soddisfare molti requisiti tecnici.
Alcune applicazioni richiedono una capacità di aria compressa aggiuntiva per aumentare l’affidabilità del sistema.
Photos by Clyde Pneumatic Conveying ltd – UK
Trasporto pneumatico in fase diluita
Dilute-phase conveying systems can be offered as pressure or vacuum systems. Our systems feature special abrasion resistant elbows, pipes and valves to extend life and minimize maintenance.
This technology is mainly used when the process require continuous feeding with the capacity control. We can convey low material capacity at medium distance – typically 100 m – using a low-pressure source for the conveying air.
This solution is very common in the flue gas treatment for the additive’s injection and dosing.
We design and supply the complete pneumatic handling solution including all necessary auxiliary components like pipes, bends, diverting valves and diverting discharge valves.

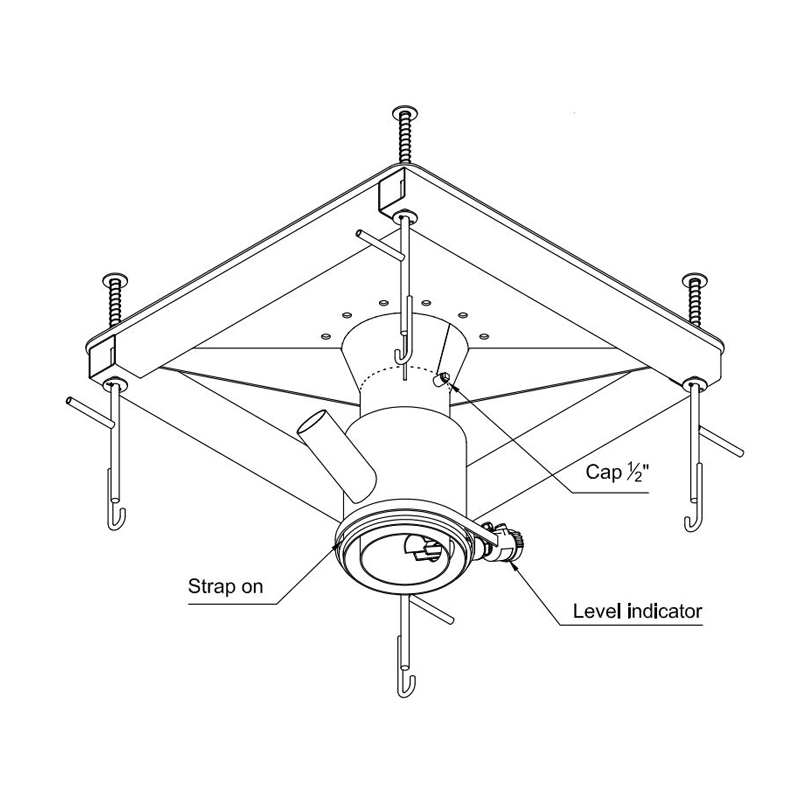

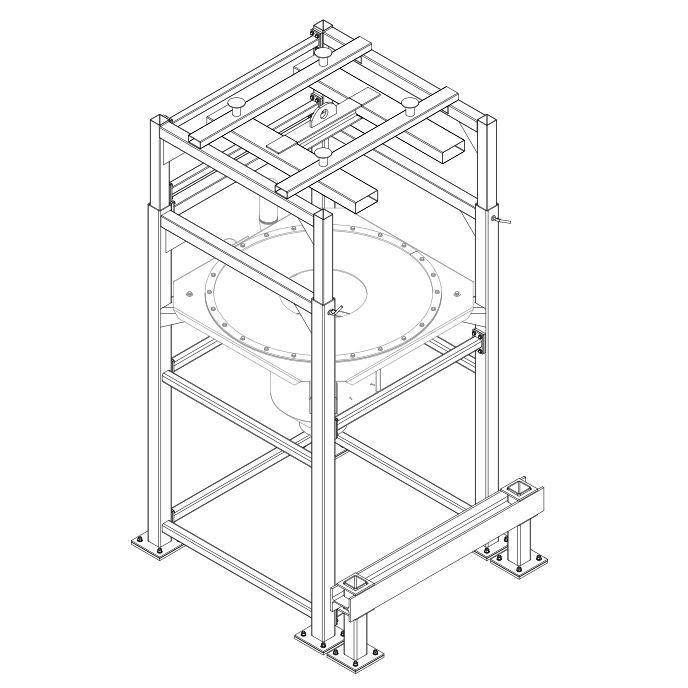

Sistema di carico e scarico Big-Bag
Il sistema viene fornito come skid e può essere progettato per diverse applicazioni e dimensioni di Big Bag. Le diverse soluzioni prevedono la possibilità di sollevare il big bag con muletto o con sollevatore manuale/elettrico.
Può essere dotato di una moltitudine di opzioni come controlli del lotto di perdita di peso, ausili di scarico e molte altre personalizzazioni.
Valves
Slide Gate Valve – Double Flap Valve – Diverter Valve – Dome Valve – Switch Dome Valve

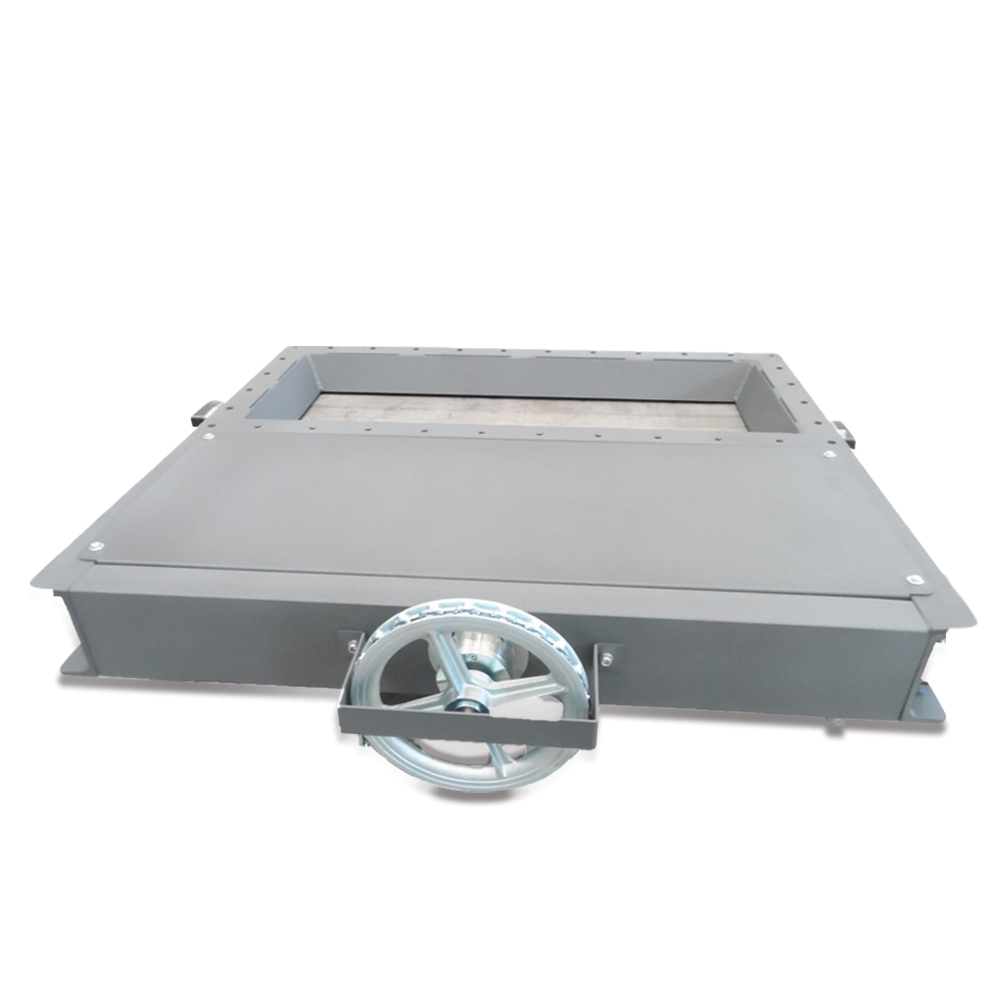

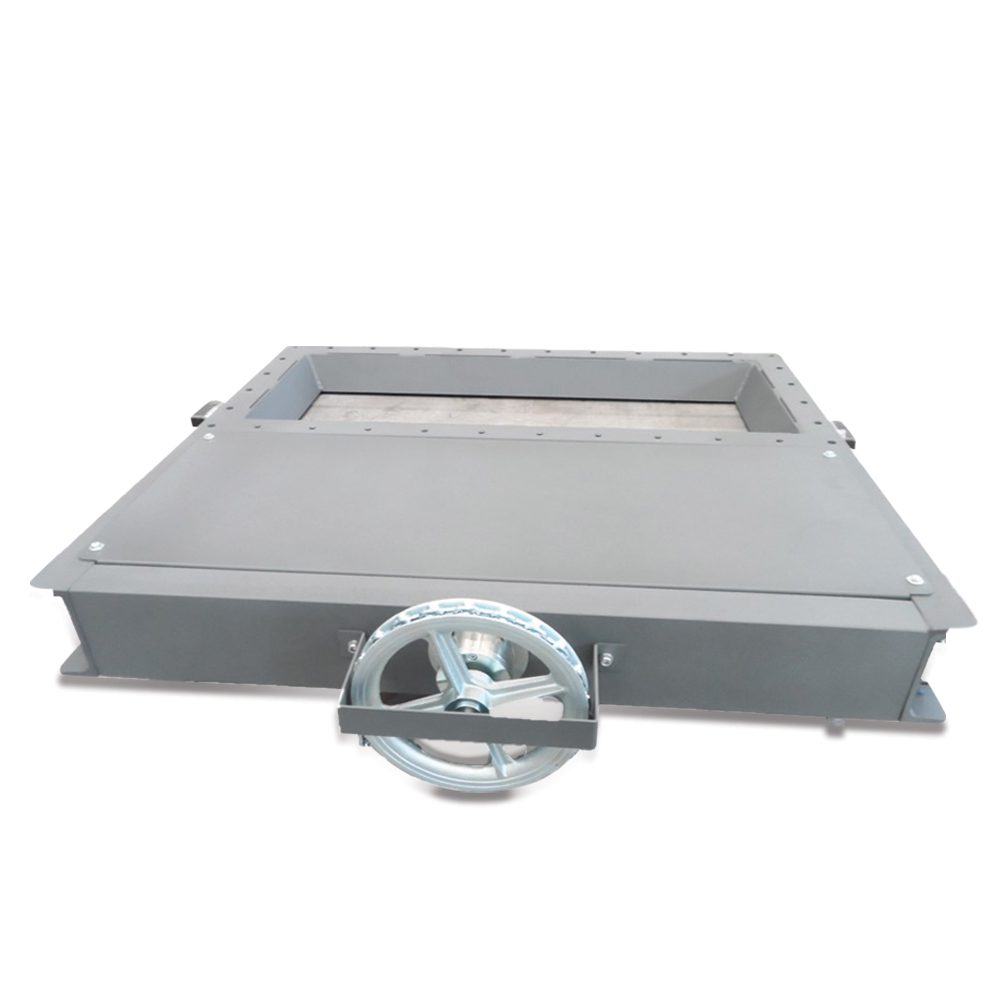

Valvola a ghigliottina
Il telaio è completamente saldato e realizzato utilizzando un profilo UPN o piastre piegate che ne garantisce la perfetta rigidità soprattutto per le applicazioni pesanti. Disponibile con cornice quadrata e rettangolare fino ad una dimensione di 1.000 mm. Altre dimensioni sono disponibili su richiesta. La temperatura di progetto è disponibile fino a circa 800°C con azionamento tramite volantino manuale – anche con catena – o cilindro pneumatico. La saracinesca comprende, in tutte le versioni, una tramoggia di ingresso che protegge il dispositivo di scorrimento dalla polvere.

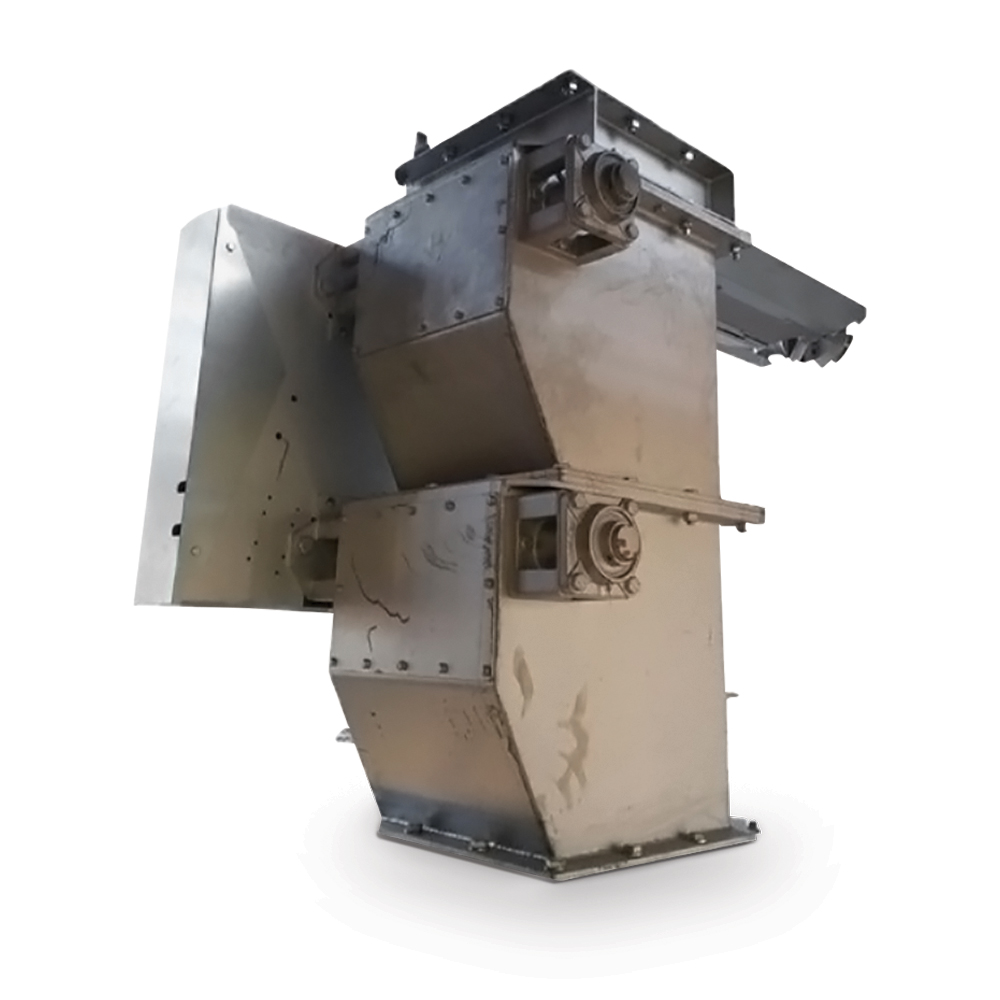

Valvola a doppio clapet
La valvola a doppio battente è progettata per convogliare in particolare materiale abrasivo con temperatura fino a 800°C. Le alette sono azionate da motori o da cilindri pneumatici. Il design a lembo singolo è generalmente azionato con una massa di contrappeso. Con una dimensione fino a 500x500mm e la possibilità di coprire un’ampia gamma di applicazioni utilizzando diversi materiali costruttivi.
Deviatore
La nostra valvola deviatrice è disponibile in diverse dimensioni e ha un design speciale per ridurre l’usura durante il trasporto. La gamma di prodotti comprende sistemi deviatori per trasporto pneumatico o per applicazioni a gravità. Per materiale abrasivo o appiccicoso è disponibile la nostra versione con rivestimento interno.
Photos by Clyde Pneumatic Conveying ltd – UK
Dome Valve
La valvola pneumatica per la movimentazione di materiali sfusi a tenuta di pressione è semplice nel design e nella costruzione, risultando in un’affidabilità di processo estremamente sostenibile anche nelle applicazioni più difficili. Il meccanismo di tenuta gonfiabile e la valvola a cupola per il taglio del materiale sfuso a chiusura rapida incorporano un’esclusiva disposizione di tenuta a tenuta di pressione. Ciò si ottiene utilizzando una guarnizione gonfiabile, che viene gonfiata automaticamente alla chiusura della valvola e sgonfiata all’apertura.
Alesaggi nominali compresi tra 50 e 400 mm come standard
Intervallo di temperatura da -20 a 450 gradi C
Elevata disponibilità oltre 3.000.000 di cicli tra revisioni importanti e 1.000.000 di cicli per la sostituzione delle guarnizioni
Photos by Clyde Pneumatic Conveying ltd – UK
Switch Dome Valve
La valvola pneumatica per la movimentazione di materiali sfusi a tenuta di pressione è semplice nel design e nella costruzione, risultando in un’affidabilità di processo estremamente sostenibile anche nelle applicazioni più difficili. Il meccanismo di tenuta gonfiabile e la valvola a cupola per il taglio del materiale sfuso a chiusura rapida incorporano un’esclusiva disposizione di tenuta a tenuta di pressione. Ciò si ottiene utilizzando una guarnizione gonfiabile, che viene gonfiata automaticamente alla chiusura della valvola e sgonfiata all’apertura.
Alesaggi nominali compresi tra 50 e 400 mm come standard
Intervallo di temperatura da -20 a 450 gradi C
Elevata disponibilità oltre 3.000.000 di cicli tra revisioni importanti e 1.000.000 di cicli per la sostituzione delle guarnizioni

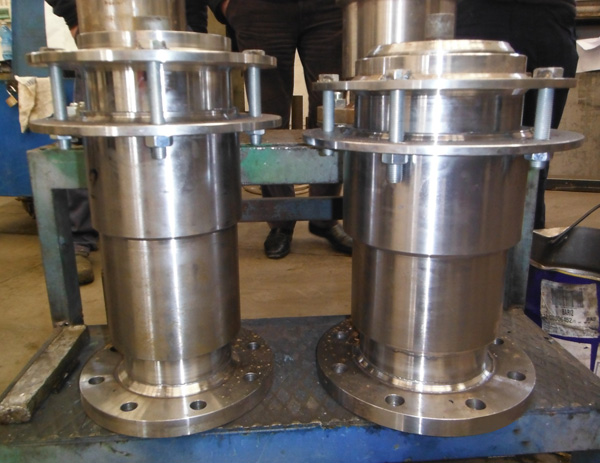

Giunti di Espansione per Tubazioni
Il progetto si concentra principalmente su applicazioni ad alta pressione come i sistemi di trasporto in fase densa. Disponibile in un’ampia gamma di dimensioni e anche con rivestimento speciale per materiale abrasivo.

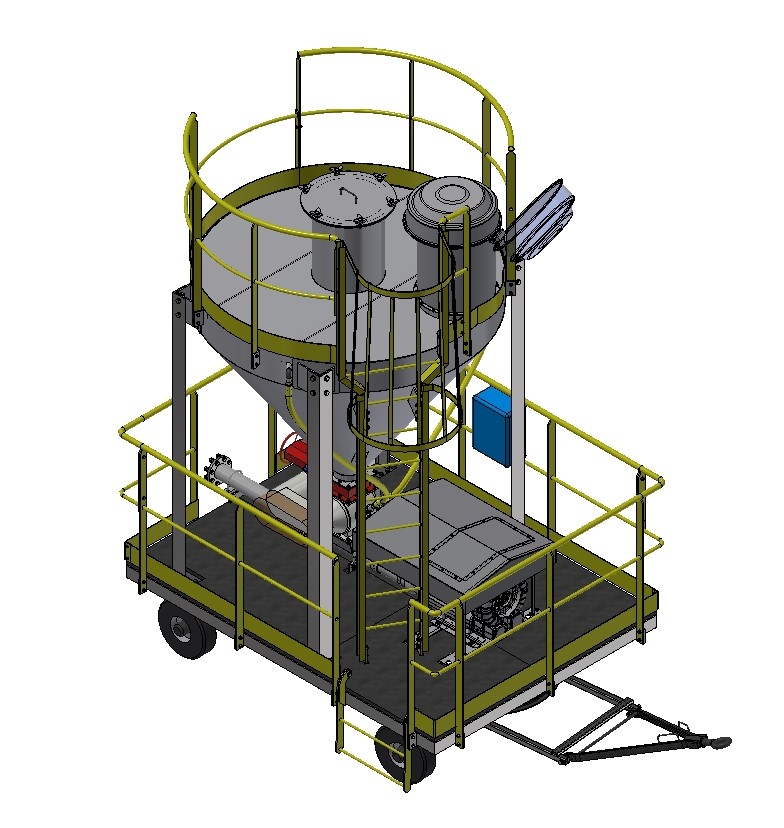

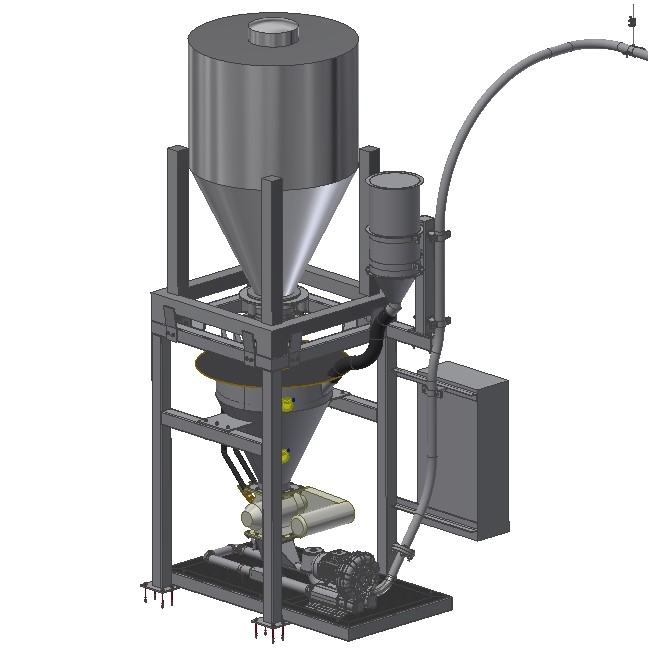

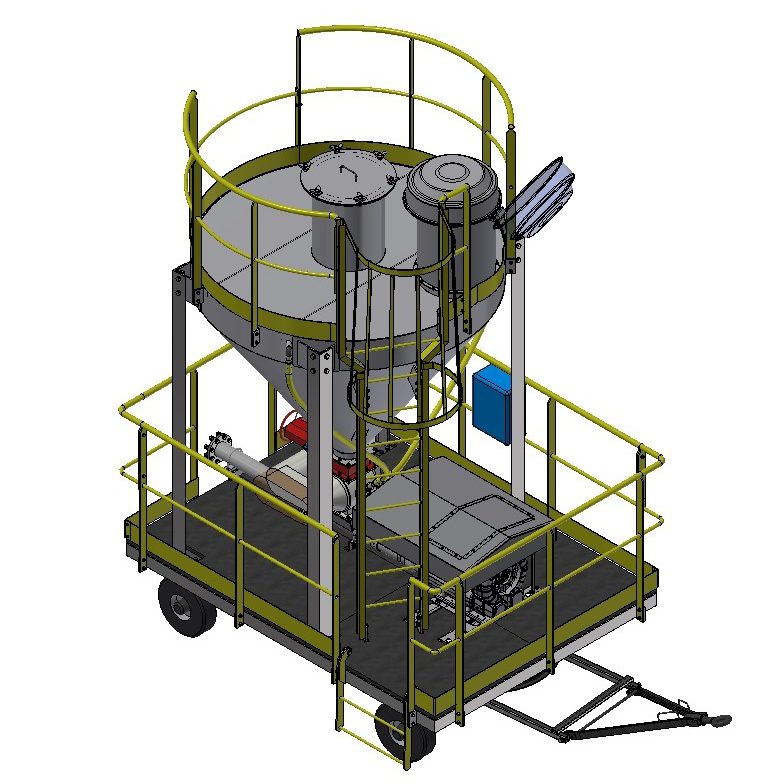

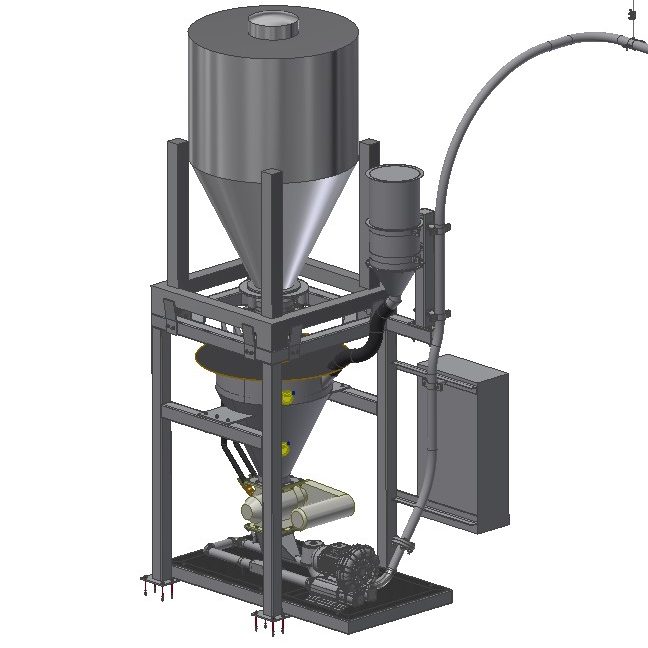

Sistemi Skid
Alcune industrie richiedono sistemi di skid autonomi mobili o fissi per scopi diversi (dosaggio, alimentazione pneumatica e così via) da utilizzare generalmente per l’emergenza o per alcuni processi non continui. Il design dello skid è diverso caso per caso ed è influenzato in particolare dalle caratteristiche del materiale da trasportare in termini di classificazione Ex, portata e condizioni di cantiere. Lo skid necessita solo dell’alimentazione e generalmente è dotato di tutti gli accessori necessari come filtrazione, fluidificazione, distribuzione dell’aria, cablaggio e pannello di controllo.

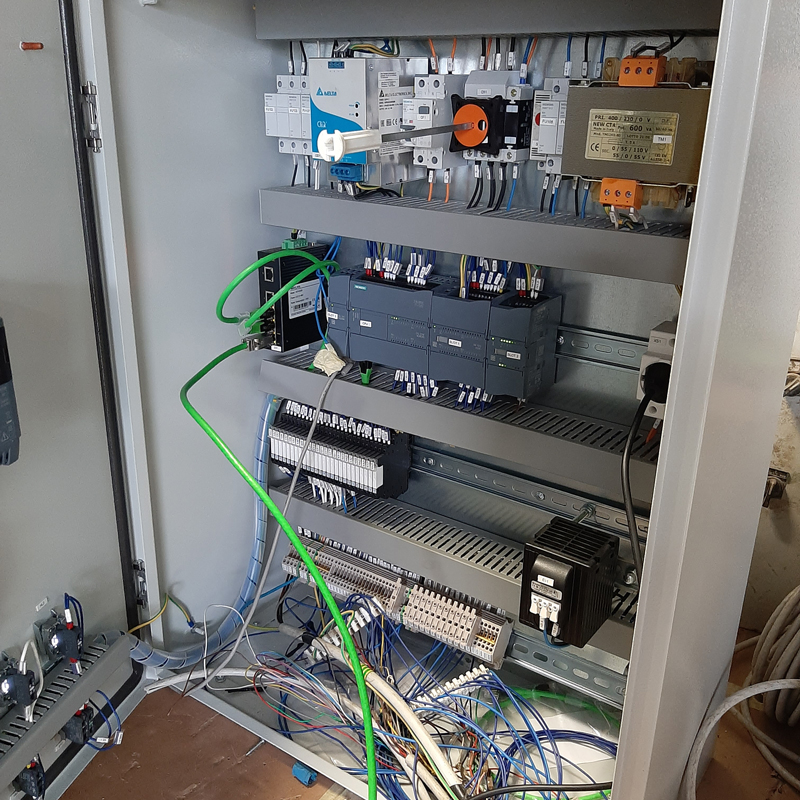

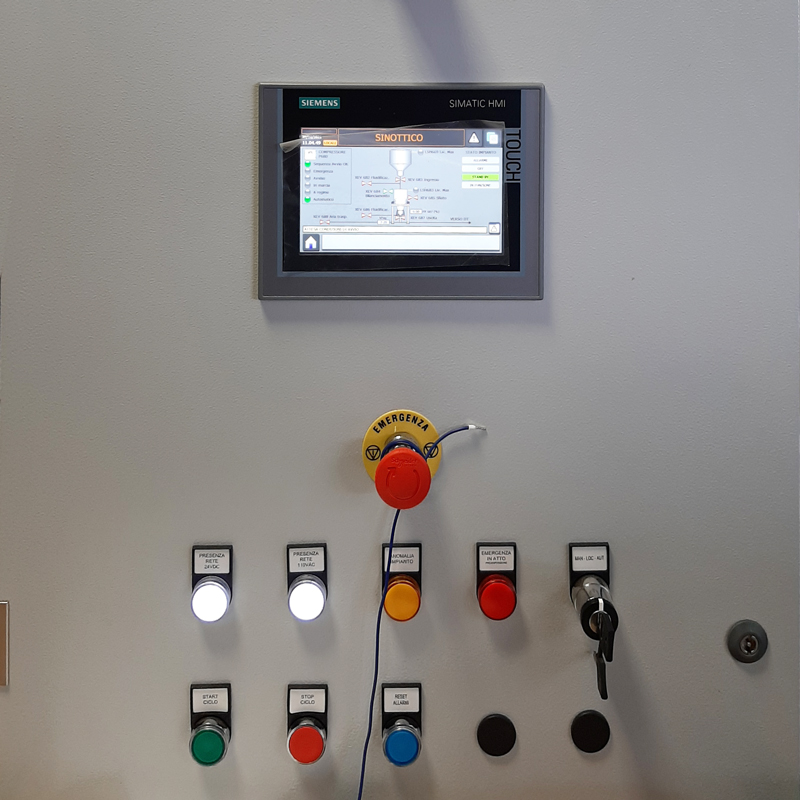

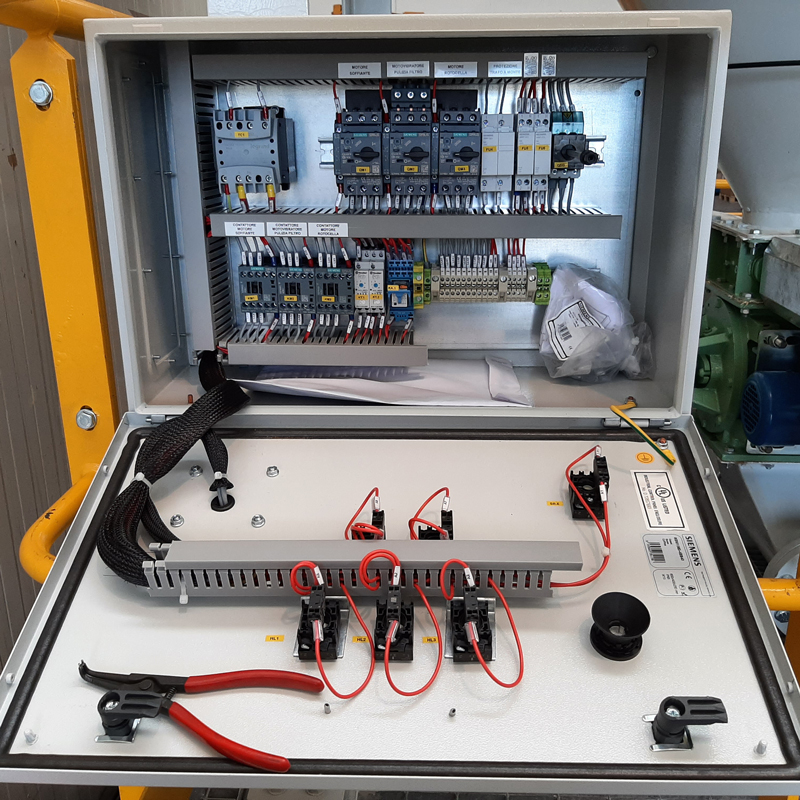

Elettricita e controllo
Integriamo le nostre soluzioni di movimentazione dei materiali con la progettazione e fornitura del sistema elettrico e di controllo come richiesto, con controllo remoto MCC, PLC, SCADA e tutti i pannelli locali necessari per il funzionamento del sistema. La messa in servizio dell’intero impianto elettrico e meccanico è la fase finale di ogni progetto e viene eseguita con personale specializzato. Ricevere una fornitura completa, compreso il sistema elettrico e di controllo, dallo stesso fornitore può essere un grande vantaggio per il cliente al fine di rimuovere i tipici problemi di interfaccia che normalmente si verificano. Ciò consente anche una riduzione del periodo di messa in servizio.
I nostri sistemi elettrici e di controllo sono sempre progettati e realizzati in accordo con i requisiti e le specifiche del cliente o del progetto.

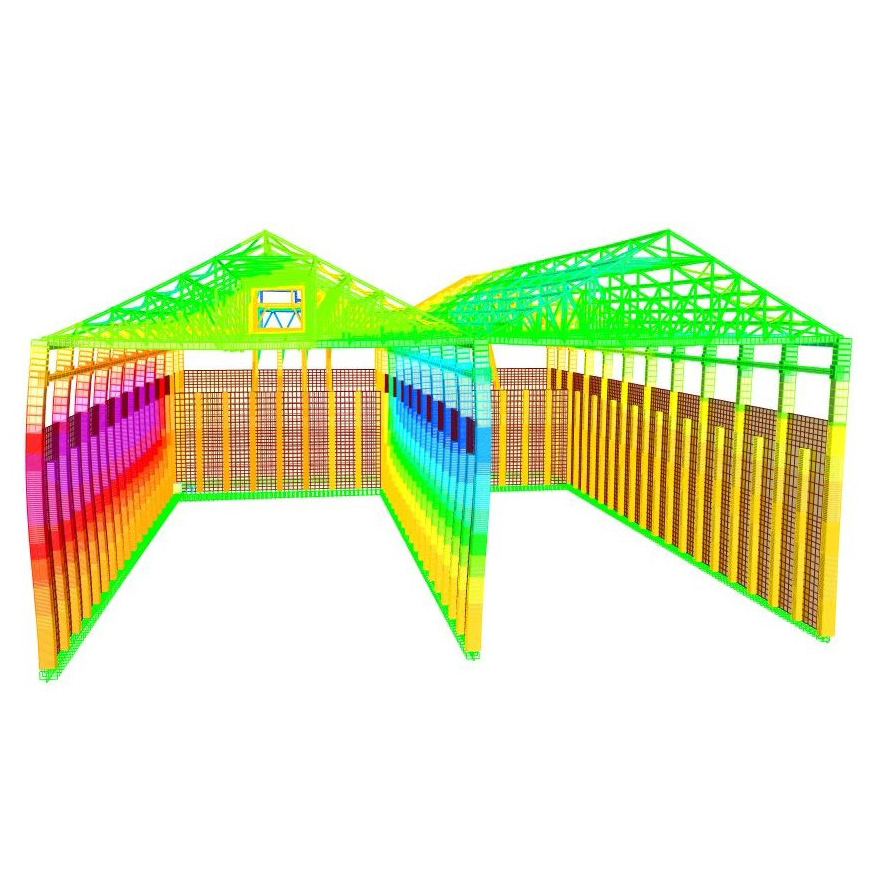

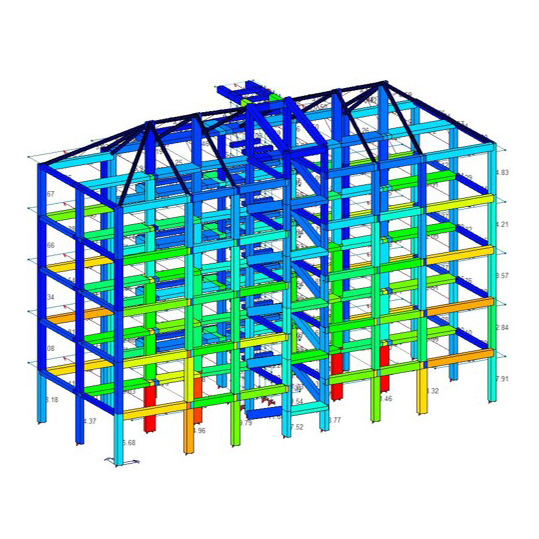

Ingegneria civile e strutturale
Offriamo una soluzione ingegneristica integrata nel mercato industriale e più in generale per i progetti infrastrutturali. Il team comprende ingegneri strutturali accademici esperti con un’esperienza mondiale in molti progetti industriali.
In dettaglio, l’azienda fornisce servizi di ingegneria nei seguenti settori principali:
- Analisi e progettazione strutturale
- Ingegneria Civile
- Valutazione del rischio sismico e retrofitting delle strutture esistenti
- Test
- Analisi del rischio
- Gestione del progetto
